Mapa de cobertura

El Mapa es la otra vista principal, par del Monitor: tu red sobre el mapa. Se alterna con el conmutador Monitor | Mapa de la barra o con Ctrl+M, y al cambiar, el monitoreo en vivo sigue corriendo de fondo.

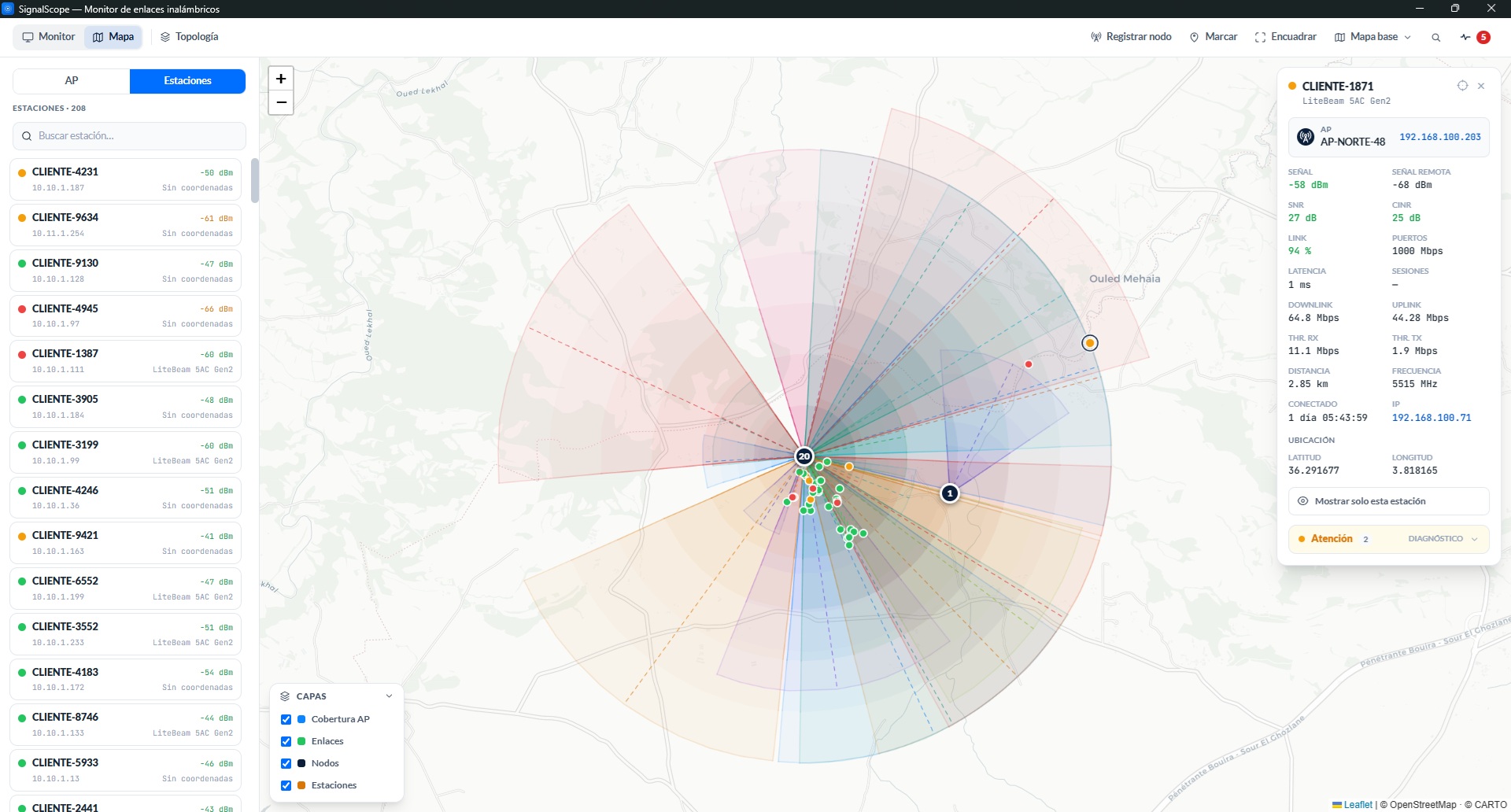

Es un plano de diseño pensado como vista de campo. De un vistazo muestra dónde están tus nodos, qué cubre cada AP y cómo están sus estaciones.

Nodos: el sitio, no el equipo

Un nodo es el sitio físico donde cuelgan tus AP: la torre, el mástil en una azotea, el poste. Se registra con «Registrar nodo», colocándolo sobre el mapa, y se reubica luego con su botón «Posición». En ese modo, Enter aplica y Esc lo devuelve a donde estaba.

Su tarjeta reúne lo del sitio: las coordenadas, renombrar, reubicar y la lista de sus AP, cada uno con su color de sector y su frecuencia, para leer de un vistazo qué tiene puesta esa torre. Desde ahí también se planifica un AP que aún no existe.

Borrar un nodo borra su planificación

Los AP reales sobreviven sin nodo (quedan sin dibujar). Los AP planificados no existen fuera de su nodo: al borrarlo se borran con él, y el diálogo lo avisa.

APs y sus sectores

Un AP se dibuja cuando lo asignas a un nodo; sin nodo no tiene posición real. Desde el panel «Asignar APs» eliges qué AP viven en cada nodo, con buscador y filtro de libres, y a cada uno le ajustas su sector de cobertura:

• Azimut: hacia dónde apunta.
• Apertura: el ancho del haz.
• Alcance: hasta dónde pinta su cobertura.

Es un plano, no una predicción de RF

El sector pinta lo que tú declaras (azimut, apertura, alcance). No calcula terreno ni línea de vista, porque la app no promete una cobertura que no puede verificar.

Tres modos de dibujar la cobertura

Con decenas de sectores sobre el mismo barrio, las cuñas semitransparentes se suman unas con otras y, donde se cruzan cuatro, el color ya no es el de ninguna. Además, el relleno habla de banda mientras los puntos y enlaces hablan de estado, dos preguntas con el mismo idioma de color.

Por eso eliges cómo se dibuja con el selector «Cobertura» de la barra superior, junto a «Mapa base». El botón muestra el modo en curso sin necesidad de abrirlo:

Modo	Qué contesta
Huella (el de entrada)	«¿Hasta dónde llego?» Todos los sectores se funden en una sola superficie de un solo tono. Dos cuñas superpuestas ya no se oscurecen entre sí, y el color queda solo para el semáforo. El arco del alcance sigue nítido, para leer dónde acaba cada sector dentro de la masa.
Foco	«¿Qué cubre este?» El AP que miras se pinta entero y el resto queda en silueta de un trazo.
Detalle	Cada sector con su banda, el dibujo completo.

Cuatro detalles de estos modos:

• El AP en foco se pinta entero en los tres modos. El foco lo da tanto el AP que elijas como la estación que elijas (en ese caso, se pinta el suyo).
• Fuera de Detalle, los enlaces se apagan. El color de estado se reserva para lo enfocado y el resto pasa a gris de contexto. El punto de cada estación sigue diciendo su estado, y ese no se apaga nunca.
• La Huella tiene un coste: la banda de frecuencia deja de leerse en el mapa. Sigue estando en el punto de color de la lista lateral, en la tarjeta del AP y en el planificador de frecuencias.
• Un AP planificado no entra en la huella, porque la huella afirma «hasta aquí llego» y ahí todavía no hay equipo. Se queda en contorno discontinuo.

Si apagas la capa «Cobertura AP» en el panel Capas, el selector se deshabilita en su sitio (no desaparece) y el tooltip dice por qué.

Planificar un AP que aún no existe

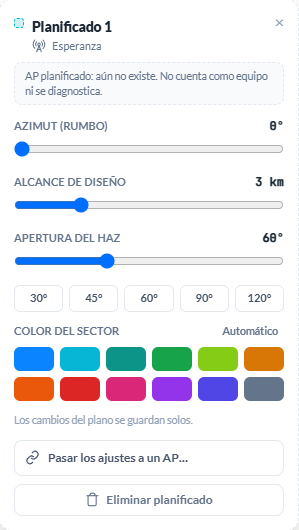

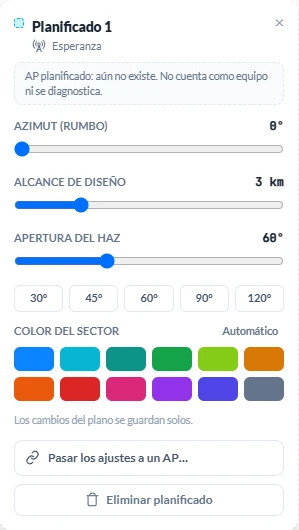

En la tarjeta del nodo, «Añadir AP planificado» dibuja el sector de un equipo que todavía no está instalado. Eliges su azimut, apertura y alcance, y el sector se pinta sobre el mapa igual que uno real, con la misma geometría y la misma lectura. Sirve para responder, antes de comprar o subir al techo, ¿qué cubriría un AP aquí apuntando allá? ¿se solapa con lo que ya tengo? Es solo dibujo: no cuenta como equipo ni se diagnostica, y la propia tarjeta lo recuerda.

Cuando llega la instalación, el botón «Pasar los ajustes a un AP…» vuelca el plan sobre el equipo real: le copia la geometría, lo asigna al nodo y elimina el planificado, todo en una sola operación. Como sobrescribe los ajustes de un equipo real y no hay deshacer, pide confirmación mostrando exactamente qué se va a pisar.

Estaciones sobre el mapa

Las estaciones se ubican con sus propias coordenadas, las que el radio tiene registradas (Location/GPS en su interfaz). Sin coordenadas, la estación no se dibuja: la tarjeta lo avisa y el buscador la marca «Sin coordenadas». Es deliberado, para que la ubicación real se registre en la antena, donde vale para cualquier herramienta y no solo para SignalScope.

Anotar la posición de un MikroTik

RouterOS no permite escribir coordenadas en el equipo, porque su paquete GPS es de solo lectura. Para estos equipos, y solo para estos, la app te deja anotar la posición a mano:

1. Marca el punto en el mapa donde está la estación.
2. En la burbuja del punto, elígela en «Anotar la posición de» y pulsa «Anotar aquí». También puedes empezar desde su tarjeta, con «Anotar la posición en el mapa».

La app respeta dos reglas:

• Lo que anotas se guarda en el proyecto, no en el equipo. La app lo dice con esas palabras: «La publica SignalScope, no el equipo».
• Nunca pisa lo que informe el radio. Si algún día ese equipo reportara su propia posición, mandaría la del radio.

En airMAX esa opción no existe, y es a propósito: ahí las coordenadas se registran en el propio radio.

Qué dice el mapa con el dibujo

• El color de cada punto es el diagnóstico completo, el mismo veredicto del Monitor y no la señal sola. El punto del mapa y la tabla nunca se contradicen.
• El enlace se traza al AP real. La línea va de la estación al AP al que está asociada de verdad, no al nodo más cercano. Si ese AP no está en el mapa, la estación se dibuja sin línea.
• Una estación ausente se pinta hueca. Conserva el color en que quedó su enlace (aro a trazos, relleno tenue) y su tarjeta dice «Ausente · visto hace N». Que se cayera estando crítica no es lo mismo que estando bien, y el hueco te avisa de que ese color es un recuerdo.

Buscar y moverse

El buscador lateral lleva la vista: un clic en un resultado (estación, AP o nodo) lo selecciona y centra el mapa en él, acercando si hace falta y nunca alejando. La estación seleccionada se resalta con un halo y su enlace pasa a línea sólida, que se lee como «esta, y cuelga de aquel AP». El buscador general (Ctrl+K) también funciona aquí: abre la tarjeta del equipo, centra la vista y deja solo lo elegido en pantalla.

Para moverte por el plano:

Gesto	Qué hace
Ctrl + clic sobre un AP	Lo selecciona y lo deja solo en pantalla, con su sector y sus estaciones. El mismo gesto sobre el mismo AP vuelve a mostrarlo todo. Funciona sobre el sector y sobre la lista lateral.
«Mostrar solo este AP» / «Mostrar solo esta estación»	El mismo aislamiento, desde el botón de la tarjeta.
Esc	Cierra lo que haya abierto, de lo más reciente a lo más grande: primero la burbuja del punto marcado, luego el panel abierto dentro de una tarjeta y por último la tarjeta. También sale de los modos de marcar o colocar un nodo.
Flecha ← en la cabecera de una tarjeta	Vuelve a la tarjeta anterior, por ejemplo de una estación a su AP y de vuelta, sin buscarla otra vez en el mapa.
Diana	Centra el mapa en lo seleccionado. Nunca reubica: mover el nodo es el botón «Posición».

Los sectores pequeños quedan encima

Los sectores se dibujan de mayor a menor superficie, así que el más pequeño siempre queda encima y se puede pulsar aunque un sector grande lo cubra. La clave es el área, no el alcance: un omni de 360° a 1 km tapa más que una cuña de 30° a 3 km.

Herramientas de apoyo

Marcar un punto

Marcar coloca un pin efímero para copiar coordenadas (latitud y longitud, juntas o por separado), útil para pegarlas en la interfaz de una antena recién instalada. No se guarda en el proyecto, y su botón «Cerrar» lo quita de la vista.

La burbuja del punto trae además dos herramientas:

• «Distancia a un nodo», un desplegable con todos tus nodos ordenados por cercanía, cada uno con su distancia, así que contesta la pregunta sin elegir nada. Al elegir uno se traza la línea hasta él con la medida encima. La línea es discontinua a propósito: en este mapa la línea continua ya significa un enlace real entre dos equipos, y aquí solo hay una regla sobre un punto que estás considerando.
• «Anotar la posición de», que registra ese punto como la posición de una estación MikroTik (ver arriba).

La distancia es una línea recta sobre el globo y no es una predicción de RF: no tiene en cuenta terreno, Fresnel ni altura de mástil.

Mapa base

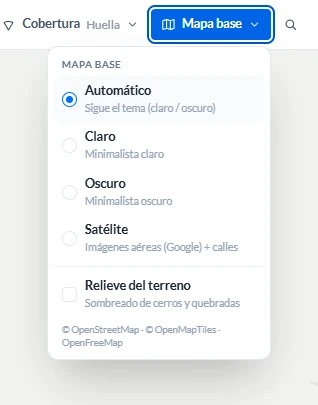

El menú «Mapa base» tiene hasta cuatro opciones. El detalle de privacidad está en Seguridad y privacidad.

Opción	Qué es
Automático	Sigue el tema de la app.
Claro / Oscuro	Los dos planos de calles, servidos por OpenFreeMap, sin clave, sin registro y sin cuota.

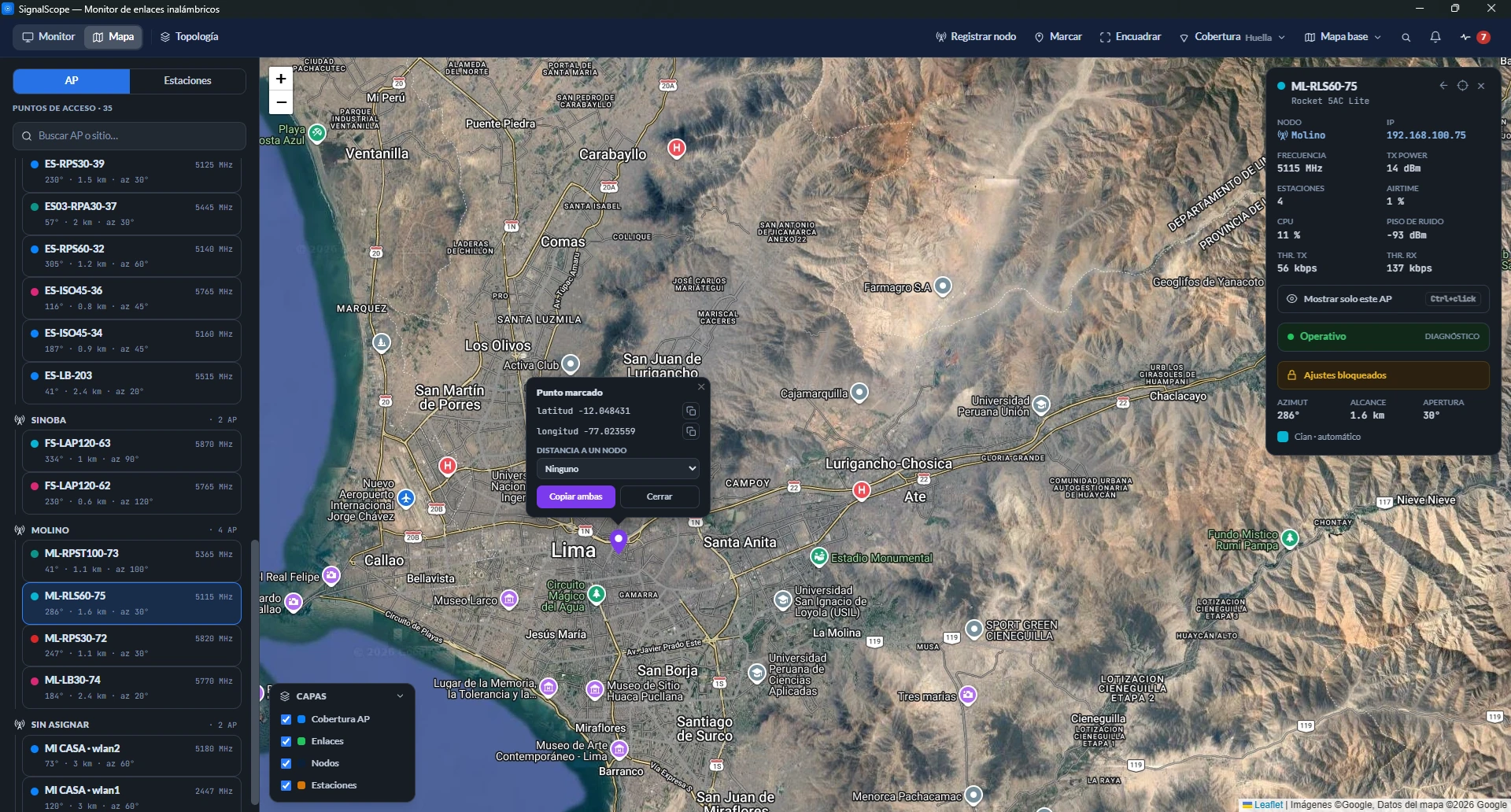

Satélite	Imágenes de Google Maps. Solo aparece si pusiste tu propia clave (ver abajo).

Debajo, separada por una línea, hay una casilla aparte:

• Relieve del terreno: sombreado de cerros y quebradas, apagado de fábrica. Enseña el cerro que corta un enlace, que es lo que se busca al mirar el plano. No sustituye al satélite, y la app lo dice: es terreno desnudo (~30 m) y no muestra árboles, casas ni tejados. Se calcula en tu equipo a partir de datos abiertos de elevación. Sobre el mapa satélite la casilla sale deshabilitada.

Satélite con tu propia clave de Google

La opción Satélite solo existe si configuras una clave de Google con la Map Tiles API habilitada, en Preferencias → Mapa. La clave es tuya y va a tu cuenta de Google, que es la que asume su consumo. SignalScope la comprueba antes de aceptarla y la guarda en el almacén de credenciales de Windows; no se guarda ni viaja con el proyecto.

Con una clave activa, el campo para escribirla no aparece: para cambiarla, primero pulsa «Quitar».

El mapa viaja en los Snapshots

Cada Snapshot congela el plano de ese momento. Al abrirlo, o al abrir un .ssnap compartido, el Mapa se dibuja tal como estaba entonces y en solo lectura. Si en la privacidad de los Snapshots marcaste «No registrar ubicación», el Snapshot va sin mapa; ver Compartir.
